2021年4月26日，位于浙江省杭州市拱墅區的運河亞運公園項目正式竣工。該項目由浙江省建筑設計研究院和美國Archi-Tectonics公司聯合設計，是一個集休閑綠地、體育場館、商業街區于一體的大型綜合性城市公園。主要建筑包括“國球中心"體育館(2022年杭州亞運會乒乓球、霹靂舞競賽館)、“杭州傘"體育場(2022年杭州亞運會曲棍球競賽場)、全民健身中心、全媒體中心等。
01項目概況

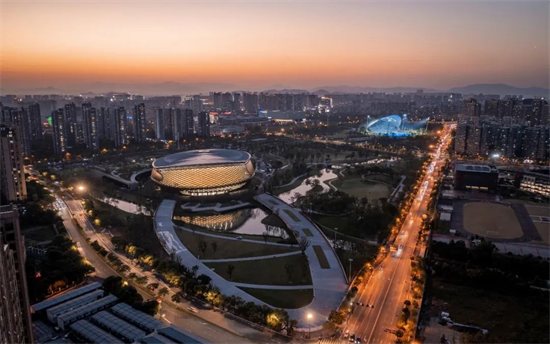

運河亞運公園位于杭州市拱墅區申花板塊，東至學院北路、西至豐潭路、南至申花路、北至石祥路，占地701畝，總建筑面積18.5萬m2，以育英路為界，分為南北兩個核心區域：7500座容量的體育館位于南區域，為2022年杭州亞運會乒乓球、霹靂舞比賽場館;5000座容量的曲棍球場位于北區域，為2022年杭州亞運會曲棍球比賽場館;南北區之間通過下穿育英路的商業長廊廣場連接形成整體公園。

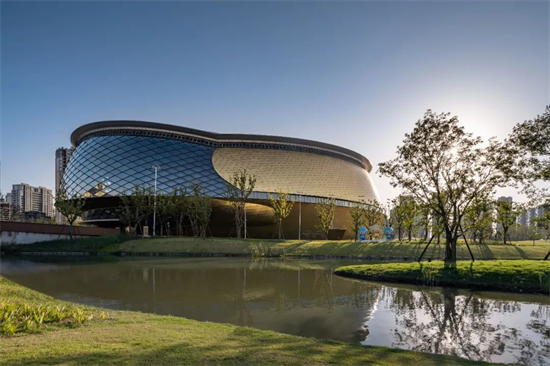

運河亞運公園體育館位于公園南區，是南區的中心建筑，與人工湖、城市河道等水系交融互繞，與全面健身中心相對獨立又相互貫通。
02設計概念
玉琮
良渚文化分布的中心地區在錢塘江流域和太湖流域，而遺址分布最密集的地區則在錢塘江流域的東北部、東部。良渚遺址是人類早期文化遺址之一，實證中華五千年的新石器時代人類文化史。良渚文化遺址最大特色是所出土的玉器。運河亞運公園體育館的建筑形態取意于杭州良渚文化中的標志性玉器——琮，2022年杭州亞運會吉祥物之一琮琮也取意于此。
蠶絲
杭州是中國著名的絲綢產地，有“千里游人來杭州，半為西湖半為綢”的美譽。良渚文化遺址考古發現4700年前的絲織品殘片揭示了杭州絲綢的歷史之久。運河亞運公園體育館的正立面斜交網格造型即是取自絲綢原料蠶絲的微結構形態。
03結構設計概況
運河亞運公園體育館設計使用年限為50年，建筑結構安全等級一級，抗震設防烈度7度，設計基本地震加速度值0.10g，設計地震分組第一組，場地類別Ⅲ類，建筑抗震設防類別為重點設防類，50年一遇的風壓值為0.45kN/m2，地面粗糙度類別為C類。
運河亞運公園體育館的結構由多個部分組成。外圍護幕墻結構、內部混凝土框架結構和屋頂空間網架結構共同構成了整個建筑的結構體系。屋面和墻面的材質都是鋼結構，鋼材的強度等級為Q355B。其中，屋面鋼結構采用正交正放四角錐雙層網架結構，網架厚度在4.5至5.7米之間，網架支座跨度約為90米，沿造型幕墻方向的最大懸挑約為22米。網架懸挑端與外圍護幕墻結構連接，網架節點形式為“螺栓球+焊接球”混合節點，網架支座形式為帶限位板的橡膠支座。
另一側的墻面鋼結構主要分為入口門廳處的玻璃幕墻和另一側的疊合金屬幕墻。玻璃幕墻龍骨采用彎扭斜交矩形鋼管網格結構，矩形鋼管沿外立面的截面寬度均為300毫米，截面高度為600至800毫米，壁厚為8至12毫米。連接節點采用相貫連接，斜交網格兩側分別固定于兩端的通高格構柱，上端與網架懸挑端連接(僅法向約束)，下端固接于基礎梁上。疊合金屬幕墻龍骨采用折線矩形鋼管框架結構，連接節點為焊接剛性連接節點。
內部結構為鋼筋混凝土框架結構，在內外兩圈空腔的墻體部位，根據柱坐標系按每10°布置一個框架柱，內外圈框架柱之間以及環向框架柱之間布置混凝土梁板結構，形成空間框架結構。
